Teška zidna cijev od nehrđajućeg čelikaje robusno rješenje za cijevi dizajnirano zavisoki-pritisak, visoka-temperatura i korozivna okruženja. Za razliku od standardnih zidnih cijevi, teške zidne cijevi pružajuveću strukturnu čvrstoću, vrhunsku izdržljivost i duži vijek trajanja, što ih čini idealnim zaprimjene nafte i plina, kemijske, energetske i industrijske obrade.
Proizvedeno po međunarodnim standardima kao nprASTM A312, ASME SA312, EN 10216, teške zidne cijevi od nehrđajućeg čelika su dostupne urazličite klase uključujući 304, 304L, 316, 316L, 2205 Duplex i 2507 Super Duplex. Ove cijevi osiguravajupouzdane performanse u zahtjevnim industrijskim uvjetima.
01
Visoka kvaliteta
02
Napredna oprema
03
Profesionalni tim
04
Custom Service
Opis proizvoda

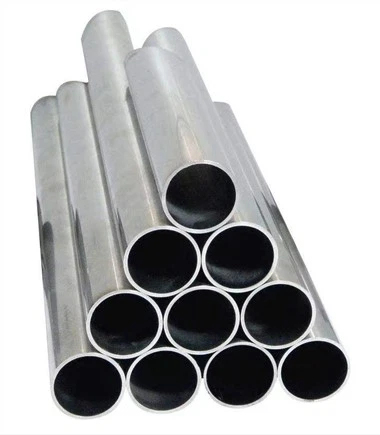

Naziv proizvoda:Teška zidna cijev od nehrđajućeg čelika
Poznat i kao:Debeozidna nerđajuća cijev, HW SS cijev, cijev od nehrđajućeg čelika pod pritiskom
standardi:ASTM A312 / A213 / A789 / A790, EN 10216-5, ASME B31.3
Dostupne ocjene:304 / 304L / 316 / 316L / 321 / Duplex 2205 / Super Duplex 2507
Metoda proizvodnje:Bešavni, vrući pirsing, vruće valjanje, pilger mlin, hladno izvlačenje
OD raspon:10 mm – 610 mm (3/8" – 24")
Debljina zida:5 – 50 mm (0,197" – 1,97")
Završna obrada:Ukiseljeno i pasivirano, svijetlo žareno, pjeskareno
Prijave:Cjevovodi visokog-pritiska, petrohemijski, offshore, elektrane, morski cjevovodi
Pregled proizvoda
Teške zidne cijevi od nehrđajućeg čelika sudizajniran za ekstremne mehaničke i ekološke uslove, pružajući:
Vrhunsko rukovanje pritiskomzbog debelog zida
Odlična otpornost na korozijuu hemikalijama, morskoj vodi i kiselom gasu
Visoka vlačna čvrstoća i otpornost na zamor
Besprekorna uniformnostza pouzdano zavarivanje i izradu
Usklađenost sa međunarodnim standardimaza industrijske i offshore projekte
|
|
|
|
Hemijski sastav (tipično, %)
| Ocjena | C | Si | Mn | P | S | Cr | Ni | Mo | N | Drugi |
|---|---|---|---|---|---|---|---|---|---|---|
| 304 | Manje ili jednako 0,08 | Manje ili jednako 1,0 | Manje ili jednako 2,0 | Manje ili jednako 0,045 | Manje ili jednako 0,03 | 18–20 | 8–10 | – | – | Fe balans |
| 316 | Manje ili jednako 0,08 | Manje ili jednako 1,0 | Manje ili jednako 2,0 | Manje ili jednako 0,045 | Manje ili jednako 0,03 | 16–18 | 10–14 | 2–3 | – | Fe balans |
| 321 | Manje ili jednako 0,08 | Manje ili jednako 1,0 | Manje ili jednako 2,0 | Manje ili jednako 0,045 | Manje ili jednako 0,03 | 17–19 | 9–12 | – | – | Ti 5×C |
| 2205 | Manje ili jednako 0,03 | Manje ili jednako 1,0 | Manje ili jednako 2,0 | Manje ili jednako 0,03 | Manje ili jednako 0,02 | 21–23 | 4.5–6.5 | 2.5–3.5 | 0.14–0.20 | Fe balans |
| 2507 | Manje ili jednako 0,03 | Manje ili jednako 1,0 | Manje ili jednako 2,0 | Manje ili jednako 0,03 | Manje ili jednako 0,02 | 24–26 | 6–8 | 3–5 | 0.24–0.32 | Fe balans |
Mehanička svojstva
| Ocjena | Vlačna čvrstoća (MPa) | Granica tečenja (MPa) | Izduženje (%) | tvrdoća (HB) |
|---|---|---|---|---|
| 304 | 520–720 | 205–310 | Veće ili jednako 40 | Manje ili jednako 200 |
| 316 | 520–720 | 205–310 | Veće ili jednako 40 | Manje ili jednako 200 |
| 321 | 520–700 | 205–310 | Veće ili jednako 35 | Manje ili jednako 200 |
| 2205 | 620–750 | 450–550 | Veće ili jednako 25 | Manje ili jednako 280 |
| 2507 | 750–900 | 550–650 | Veće ili jednako 25 | Manje ili jednako 320 |
Dostupne specifikacije (metrički + imperijalni)
| OD Range | OD (inč) | Wall Thickness | zid (inč) | Dužina | Završna obrada |
|---|---|---|---|---|---|
| 10–610 mm | 3/8" – 24" | 5–50 mm | 0.197" – 1.97" | 6 m / 12 m / Custom | Ukiseljeno i pasivirano, svijetlo žareno, pjeskareno |
Tabela veličina za teške zidove (odabrane specifikacije)
| OD (mm) | OD (inč) | zid (mm) | zid (inč) | Raspored | Nazivni pritisak (bar) | Težina (kg/m) |
|---|---|---|---|---|---|---|
| 25.4 | 1" | 5–10 | 0.197–0.394 | Sch 40S / 80S | 300–900 | 1.85 – 3.7 |
| 50.8 | 2" | 6–15 | 0.236–0.591 | Sch 40S / 80S | 600–1500 | 5.94 – 11.7 |
| 88.9 | 3-1/2" | 8–20 | 0.315–0.787 | Sch 40S / 80S | 900–2000 | 11.7 – 29.0 |
| 114.3 | 4" | 10–25 | 0.394–0.984 | Sch 40S / 80S | 900–2500 | 18.5 – 43.0 |
| 168.3 | 6" | 12–30 | 0.472–1.181 | Sch 40S / 80S | 1500–2500+ | 29.7 – 71.5 |
| 219.1 | 8" | 15–40 | 0.591–1.575 | Sch 40S / 80S | 1500–2500+ | 44.5 – 109.8 |
| 323.9 | 12" | 20–50 | 0.787–1.97 | Sch 40S / 80S | 2000–3000+ | 79.1 – 143.7 |
Strukturne i mehaničke prednosti
a. Vrhunski odnos snage-prema-težini
Podrška za teške zidne cijeviviši unutrašnji pritisciuz održavanje dimenzionalne stabilnosti.
Zadupleks i super dupleks, granica tečenja je približnodvostruko više od konvencionalnih austenitnih cijevi, smanjujući potrebe za materijalom.
b. Otpornost na udarce i zamor
Debeli zid se poboljšavaotpornost na udar, što ga čini pogodnim za cjevovode uindustrijska postrojenja i offshore aplikacije.
Performanse zamora su poboljšane zboguravnotežena mikrostrukturau dupleks razredima.
c. Termička stabilnost
Teške cijevi od nehrđajućeg čelika održavaju performanse natemperature do 300 stepeni za dupleks i do 400 stepeni za super duplex.
Ovo osigurava pouzdanost uparu, toplu vodu i sisteme za prenos hemikalija.
Industrijske aplikacije
Nafta & Gas
Cjevovodi visokog{0}}pritiska
Platforme za bušenje na moru
Linije za ubrizgavanje hemikalija
Hemijska i petrohemijska
Reaktor i rezervoari za skladištenje
Cjevovodi za korozivne hemikalije
Visoke{0}}transportne linije
Power Generation
Cjevovodi za paru i kondenzat
Vodovi napojne vode kotla
Sistemi za hlađenje i tretman vode
Marine & Desalination
Cjevovodi za unos i ispuštanje morske vode
Cjevovodi platforme na moru
Cjevovodi postrojenja za desalinizaciju
Food & Pharmaceutical
Procesne linije{0}} visokog pritiska
Sanitarne cijevi otporne na koroziju
Prednosti u odnosu na standardne cijevi od nehrđajućeg čelika
| Feature | Teška zidna cijev | Standard Pipe |
|---|---|---|
| Wall Thickness | 2–10x više | Standardna debljina |
| Ocena pritiska | Visoko | Umjereno |
| Otpornost na koroziju | Odličan (dupleks ocjene) | Dobro |
| Otpornost na zamor i udar | Superior | Umjereno |
| Vek trajanja | 20+ godina | 10–15 godina |
Ključni za poneti:Teške zidne cijevi su adugoročno{0}}ulaganjeza kritične industrijske projekte gdje su pouzdanost, sigurnost i izdržljivost bitni.
Inspekcija i osiguranje kvaliteta
Hydrostatic Testing, vrtložna struja, ultrazvučni (UT), radiografski (RT)
Hemijski i mehanički MTC(EN 10204 3.1 / 3.2)
Merenje ferita, Ispitivanje udara i tvrdoće
Inspekcija treće strane:SGS, BV, DNV, ABS, Lloyd's
Sljedivost mlinaza sve kritične projekte
Smjernice za izradu i instalaciju
a. Rezanje i oblikovanje
Koristiprecizne testere, plazma rezači ili lasersko rezanjeza teške zidne delove.
Formiranje treba uzeti u obzirminimalni radijus savijanjakako bi se izbjeglo pucanje zidova.
b. Preporuke za zavarivanje
Duplex i super duplex klasezahtevaju oprezkontrola unosa toploteza očuvanje mikrostrukture.
Preporučene metode zavarivanja: TIG, MIG ili zavarivanje pod vodomodgovarajući materijali za punjenje.
c. Prirubljivanje i spajanje
Teške zidne cijevi su kompatibilne szavariti vratne prirubnice, naklizati{0}}prirubnice i navojne veze.
Za sisteme visokog{0}}pritiska,sučeono{0}}vareni spojevisu preferirani.
Osigurajte da se vaš projekt koristivisokih{0}}performansi, debeli-cijev od nehrđajućeg čelika. Mi pružamotehnička podrška, prilagođena veličina, dokumentacija i brzi izvoz{0}}spremna isporuka.
Naša adresa
Soba 4107, zgrada Runfeng, nova ulica Sanqiao, okrug Weiyang, grad Xi'an, provincija Shaanxi
Broj telefona
+86 15769214734
E-pošta
Pakovanje i otprema proizvoda za teške zidne cijevi od nehrđajućeg čelika
FAQ za teške zidne cijevi od nehrđajućeg čelika
1. Što je cijev od nehrđajućeg čelika s teškim zidom?
Ima tešku zidnu cijev od nehrđajućeg čelikadeblji zidovi od standardnih cijevi, pružanjeveće ocene pritiska, superiorna mehanička čvrstoća i duži radni vek. Idealan je za okruženja sa visokim-pritiskom, visokom{2}temperaturom i korozivnim okruženjem.
2. Koje su klase dostupne za teške zidne cijevi od nehrđajućeg čelika?
Uobičajene ocjene uključuju:
304 / 304L– opšta otpornost na koroziju
316 / 316L– bolja otpornost na kloride i kemikalije
2205 Duplex– visoka čvrstoća i odlična otpornost na koroziju
2507 Super Duplex– ekstremna otpornost na koroziju i najveća čvrstoća
3. Koje industrije koriste teške zidne cijevi od nehrđajućeg čelika?
nafta i plin:cjevovodi, platforme na moru, vodovi za ubrizgavanje kemikalija
Hemijska i petrokemijska:rezervoari za skladištenje, reaktori visokog{0}}pritiska
elektrane:kotlovi napojne vode, parovodi
Pomorstvo i desalinizacija:zahvat/ispuštanje morske vode, priobalne građevine
Hrana i Farmaceutika:sanitarni{0}}cijevi visokog pritiska
4. Mogu li se zavarivati teške zidne cijevi?
Da. Teške zidne cijevi od nehrđajućeg čelikamože se zavariti TIG, MIG ili elektrolučnim zavarivanjem. Zadupleks i super dupleks, zavarivanje zahtijeva pažljivu kontrolu unosa topline kako bi se održala otpornost na koroziju i mikrostruktura.
5. Kako se provjeravaju teške zidne cijevi od nehrđajućeg čelika?
Tipične inspekcijske procedure uključuju:
Ispitivanje hemijskog sastava
Provjera mehaničkih svojstava
Ultrazvučno ili radiografsko ispitivanje unutrašnjih defekata
Kvalitet površine i kontrola dimenzija
Mill Test Certificates (MTC) perASTM A312 / EN 10204 3.1
6. Šta čini teške zidne cijevi pogodnim za primjenu na moru?
Debeli zidovi obezbeđujuviši strukturalni integritet
Duplex/super duplex klase otpornehloridno naprezanje korozivno pucanje
Odličnootpornost na koroziju na rupice i pukotine
Može izdržativisoki pritisak, visoka temperatura i teški morski uslovi
7. Koja je razlika između teških zidnih i standardnih cijevi od nehrđajućeg čelika?
| Feature | Teška zidna cijev | Standard Pipe |
|---|---|---|
| Wall Thickness | Znatno deblji | Standardna debljina |
| Ocena pritiska | Visoko | Umjereno |
| Otpornost na koroziju | Odličan (dupleks ocjene) | Dobro |
| Otpornost na umor | Visoko | Umjereno |
| Vek trajanja | 20+ godina | 10–15 godina |
8. Koji je maksimalni pritisak koji mogu podnijeti teške zidne cijevi od nehrđajućeg čelika?
Zavisi odrazred materijala, prečnik i debljina zida:
Duplex 2205: pogodno zacjevovodi visokog{0}}pritiska > 40 bara
2507 Super Duplex: korišten uekstremno korozivna okruženja i sistemi visokog{0}}pritiska
9. Mogu li se teške zidne cijevi rezati i proizvoditi na licu mjesta?
Da, alirezanje i oblikovanje zahtijevaju precizne alatekao što suplazma rezači, testere ili lasersko rezanje. Formiranje treba uzeti u obzirminimalni radijus savijanjakako bi se izbjeglo pucanje.
10. Koliko dugo mogu trajati teške zidne cijevi od nehrđajućeg čelika?
Uz pravilnu instalaciju i rutinsko održavanje:
Duplex 2205:20–25 godina
2507 Super Duplex:25+ godina u korozivnom okruženju
Standardne klase (304/316): 10–15 godina u zavisnosti od okruženja
11. Da li je cijev od nehrđajućeg čelika s teškim zidom magnetna?
Zavisi od razreda:
Austenitni razredi (304, 316)su uglavnomnemagnetni.
Duplex i super duplex klase (2205, 2507)sublago magnetnazbog feritne faze u njihovoj mikrostrukturi.
Ovo svojstvo može biti korisno zane-testiranje bez razaranja i provjera materijala.
12. Koja je PREN vrijednost duplex i super duplex cijevi s teškim zidom?
2205 Duplex:PREN (Ekvivalentni broj otpornosti na pitting) ≈ 34–36
2507 Super Duplex:PREN ≈ 40–42
Veći PREN označavabolja otpornost na koroziju udubljenja i pukotina, posebno uokruženja{0}}bogata hloridima ili morske vode.
13. Koja je maksimalna radna temperatura za teške zidne cijevi od nehrđajućeg čelika?
304 / 316:do ~870 stepeni (1600 stepeni F) povremeno
2205 Duplex:do ~300 stepeni (572 stepena F) kontinuirano
2507 Super Duplex:do ~250–300 stepeni (482–572 stepena F) kontinuirano
Iznad ovih temperatura, mikrostruktura može postati nestabilna, smanjujući čvrstoću i otpornost na koroziju.
14. Kako se teške zidne cijevi od nehrđajućeg čelika u usporedbi s cijevima od 316 u hloridnim sredinama?
316 cijevi:umjerena otpornost na koroziju, osjetljiva na korozijsko pucanje kloridnim stresom pod visokim pritiskom
2205 Duplex cijevi:veća čvrstoća, odlična otpornost na hloridnu naponsku koroziju i pitting
2507 Super Duplex:ekstremna otpornost, idealna zamorske cjevovode, hemijska postrojenja i sisteme morske vode
za ponijeti:Duplex i super duplex teške zidne cijevi nadmašuju 316 za agresivna okruženja.
15. Koje održavanje je potrebno za teške zidne cijevi od nehrđajućeg čelika?
Redovnoinspekcija površinske korozije ili naslaga
Čišćenje i pasivizacijau agresivnom hemijskom ili morskom okruženju
Monitoring ofpritisak i temperaturni uslovikako bi se osigurao siguran rad
Manje popravke ili zamjena zaptivki, prirubnica ili zavarenih spojeva po potrebi
Uz pravilno održavanje, dupleks i super dupleks teške zidne cijevi mogu trajati20-25 godina ili više.
