Xi'an Dongmeng Group Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača EN 10305-1 C45E dobavljača bešavnih čeličnih cijevi u Kini, također podržava prilagođenu uslugu. Uz bogato iskustvo, srdačno vas pozdravljamo da ovdje kupite jeftine proizvode na veliko i dobijete besplatan uzorak iz naše tvornice. Za konsultacije o cijeni, kontaktirajte nas.

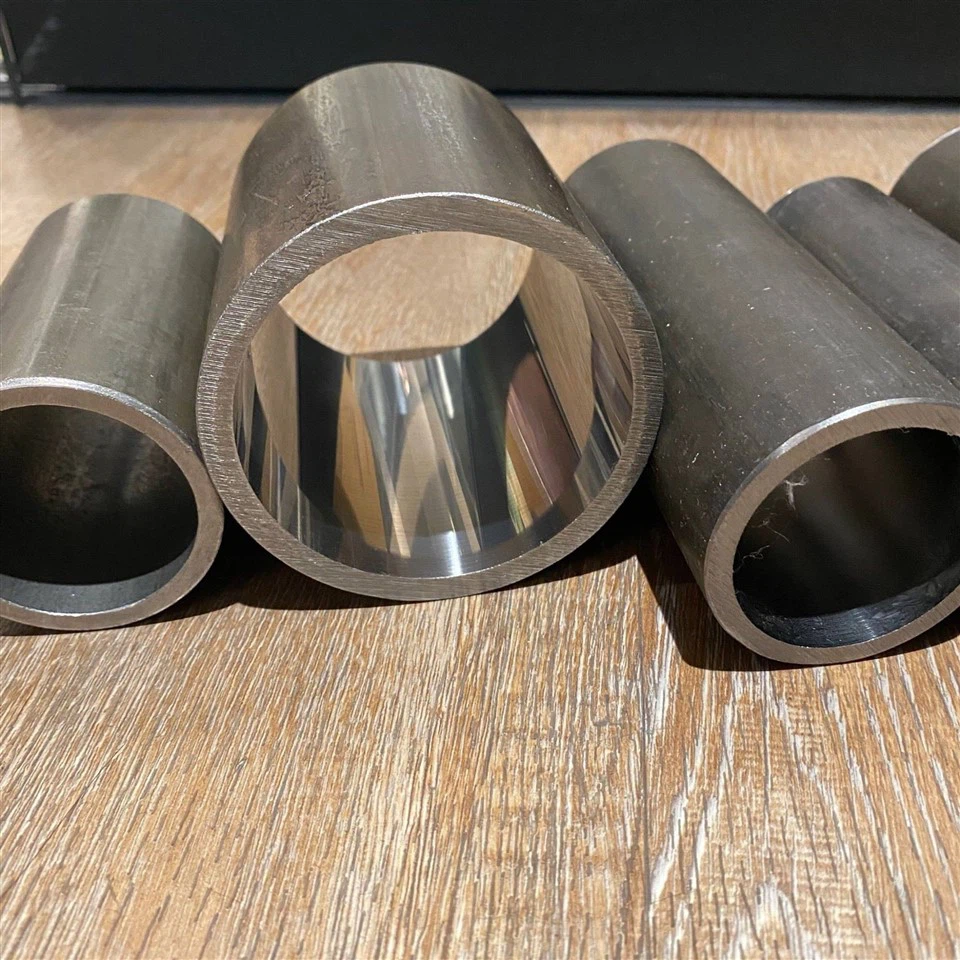

EN 10305-1 C45E bešavne čelične cijevi
Srednje karbonske precizne cijevi za OEM komponente
Xi'an Dongmeng Group Co., Ltd. isporučuje C45E brušene bešavne čelične cijevi za precizne čahure, strojno obrađene cjevaste komponente i cijevi cilindara specificirane na crtežima kupaca. Ponude se pripremaju prema traženom stanju materijala, završenom otvoru, minimalnoj debljini zida, ruti obrade i inspekcijskim dokumentima.
C45E, broj materijala1.1191, je nelegirani specijalni čelik srednjeg ugljika uključen u dodatne razrede u Aneksu A EN 10305-1:2016. Navedite razred zajedno sa uslovima isporuke i zahtjevima za gotove cijevi.
Pošaljite svoj crtež, uslove isporuke i količinu za ponudu cijevi C45E.
Ono što je važno kada kupujete C45E brušene cijevi
C45E kombinuje materijal srednje količine ugljenika sa kontrolom dimenzija bešavne precizne cevi. Unutrašnje honovanje daje gotov provrt koji je specificiran za komponentu.
Za nabavku treba zajedno definisati tri uslova:
Materijalno stanje:Čvrstoća i izduženje potrebni kada se cijev isporučuje.
Dalja obrada:Svaka obrada, zavarivanje ili termička obrada planirana nakon isporuke.
Konačno prihvatanje:Veličina provrta, geometrija, profil površine i preostali zid potrebni pri montaži.
Za dijelove koji će biti podvrgnuti termičkoj obradi ili zavarivanju, uključite ove operacije u upit. Njihov položaj u proizvodnom nizu utiče na zahtjeve završne inspekcije.
Specifikacije proizvoda
| Stavka | Specifikacija |
|---|---|
| Proizvod | C45E brušena bešavna precizna čelična cijev |
| Oznaka materijala | C45E / 1.1191 |
| Tehnička specifikacija isporuke | EN 10305-1:2016, sa zahtjevima C45E definisanim u narudžbi |
| Ruta proizvodnje | Bešavna cijev praćena hladnim izvlačenjem |
| Završna obrada | Unutrašnje brušenje prema odobrenim specifikacijama |
| Uvjet isporuke | +C, +LC, +A ili +N; posebni zahtjevi razmatrani posebno |
| Dimenzije | Gotov ID × OD ili debljina zida × dužina |
| Tolerancija provrta | H8, H9 ili ograničenja specifična za crtež, podložna tehničkom pregledu |
| Geometrija provrta | Zaobljenost, cilindričnost i ravnost po potrebi |
| Površinski profil | Ra i dodatni parametri dogovorenog crteža |
| Završi pripremu | Rezanje, skidanje ivica, skošenja ili obrada prema navodima |
| Dokumenti o inspekciji | Traženi certifikat materijala i gotovi izvještaji o cijevima |
| Pakovanje | Zaštita otvora i potporno pakovanje prema dogovoru |
Dostupnost veličine i sposobnost obrade potvrđeni su za svaku specifikaciju. Utvrdite da li se dimenzije odnose na ulaznu cijev ili na gotovu komponentu.
C45E Hemijski sastav
Sljedeće vrijednosti sureferentne granice analize livenjau EN 10305-1:2016, tabela A.1.
| Element | Sadržaj, % po mas |
|---|---|
| Karbon, C | 0.42–0.50 |
| Silicijum, Si | Manje ili jednako 0,40 |
| Mangan, Mn | 0.50–0.80 |
| Fosfor, P | Manje ili jednako 0,030 |
| Sumpor, S | Manje ili jednako 0,035 |
| Chromium, Cr | Manje ili jednako 0,40 |
| Molibden, Mo | Manje ili jednako 0,10 |
| Cr + Mo + Ni, ukupno | Manje ili jednako 0,63 |
Analiza proizvoda se ocjenjuje korištenjem primjenjivih dozvoljenih odstupanja. Pregledajte rezultate certifikata u odnosu na naručene specifikacije i osnove analize.
Mehanička svojstva prema uvjetima isporuke
Referentne vrijednosti sobne temperature za C45E u EN 10305-1:2016, tabela A.3:
| Uvjet isporuke | Vlačna čvrstoća Rm, MPa | Granica tečenja ReH, MPa | Izduženje A, % |
|---|---|---|---|
| +C- Hladno vučeno, tvrdo | Veće ili jednako 720 | Nije navedeno u tabeli A.3 | Veće ili jednako 4 |
| +LC- Hladno vučena, mekana | Veće ili jednako 670 | Nije navedeno u tabeli A.3 | Veće ili jednako 6 |
| +SR- Oslobođen stresa | Nije navedeno u tabeli A.3 | Nije navedeno u tabeli A.3 | Nije navedeno u tabeli A.3 |
| +A- Užareno | Veće ili jednako 510 | Nije navedeno u tabeli A.3 | Veće ili jednako 20 |
| +N- Normalizovano | Veće ili jednako 540 | Veće ili jednako 340 | Veće ili jednako 18 |
Red +N specificira minimum zatezne čvrstoće bez gornje granice.
C45E +SR nema zahtjeve za numeričkim svojstvima u ovoj tabeli.Ako je potrebno ublažavanje naprezanja, dogovorite se o čvrstoći, izduženju i zahtjevima za ispitivanje prije naručivanja.
Odabir isporučenog stanja
| Requirement | Uvjet za procjenu |
|---|---|
| Crtež specificira hladno obrađena svojstva sa ograničenom naknadnom deformacijom | +C |
| Potreban je ograničen prolaz za izvlačenje nakon termičke obrade | +LC |
| Žaljeni materijal je određen za dalju obradu komponenti | +A |
| Potrebna su normalizirana svojstva cijevi | +N |
| Potrebno je oslobađanje od stresa | Zasebno dogovorena specifikacija prihvatanja C45E |
| Kaljenje i kaljenje je potrebno | Konačna svojstva i obim obrade dogovoreni su posebno |
Veća vlačna čvrstoća kod hladno vučenih uvjeta dolazi sa nižim specificiranim izduženjem. Odaberite stanje koristeći zahtjeve komponenti i sljedeći proizvodni put.
Pošaljite svoj crtež na pregled specifikacija
C45E naspram drugih brušenih materijala za cijevi
| Materijal | Razmatranje odabira |
|---|---|
| C45E | Procijenite kada crtež zahtijeva ovu klasu srednjeg ugljika i definiranu rutu obrade |
| C35E | Niži sadržaj ugljika unutar iste porodice materijala; uporedite svojstva specifična za stanje |
| E355 | Uporedite potrebnu granicu tečenja, stanje isporuke i zahtjeve za zavarivanje |
| ASTM A519 stepen 1045 | Povezana opcija mehaničkih cijevi srednjeg ugljika koja zahtijeva zasebno poređenje specifikacija |
C45E i SAE 1045 se obično povezuju u referencama za poređenje materijala. Zamjena zahtijeva provjeru hemije, standarda proizvoda, stanja, dimenzija i zahtjeva za sertifikaciju. ASTM A519 pokriva bešavne mehaničke cijevi sa vlastitim zahtjevima.
Planirajte toplinsku obradu oko gotove bušotine
C45E može reagirati na kaljenje i kaljenje, ali rezultirajuća svojstva zavise od presjeka komponente i obrade. Eksplicitno definirajte zahtjeve za konačne osobine. lucefin.com
Za komponente koje zahtijevaju daljnju toplinsku obradu, plan procesa bi trebao obuhvatiti:
Potrebna konačna tvrdoća ili mehanička svojstva.
Dozvole za obradu i završnu obradu provrta.
Moguća izobličenja i svi zahtjevi za ispravljanje.
Faza u kojoj se odvija završno brušenje.
Inspekcija nakon operacija koje mogu uticati na provrt.
Navedite da li vam je potreban agotova brušena cijev za montažuili aprazna cijev za dalju obradu. Ova razlika pomaže da se citat uskladi sa stvarnim potrebnim radom.
Tolerancija provrta i površinski zahtjevi
Primjeri provrta H8 i H9
| Nazivni provrt, mm | H8 Granice, mm | H9 Granice, mm |
|---|---|---|
| 50 | 50.000–50.039 | 50.000–50.062 |
| 63 | 63.000–63.046 | 63.000–63.074 |
| 100 | 100.000–100.054 | 100.000–100.087 |
| 125 | 125.000–125.063 | 125.000–125.100 |
Ove ISO reference tolerancije podržavaju pripremu crteža. Potrebna proizvodna tolerancija je potvrđena u odnosu na prečnik cevi, zid, dužinu i put obrade. preview.sist.si
Toleranciju veličine provrta treba dopuniti geometrijskim zahtjevima gdje je to potrebno. Uključuje zaobljenost, cilindričnost, ravnost provrta i pozicije za inspekciju.
Odredite površinu za brtvu ili spojnu komponentu
Za provrte cilindara navedite odabrani sistem zaptivki i preporuke za njegovu površinu. Specifikacija inspekcije može uključivati:
Ra i Rz.
Omjer materijala ili drugi parametri profila.
Smjer mjerenja, postavke i dužina evaluacije.
Zahtjevi za ogrebotine, čavrljanje i površinske nedostatke.
Potreban obrazac za brušenje, gdje je navedeno.
Tekstura površine utiče na podmazivanje i habanje. Dobavljači zaptivača procjenjuju površinu za spajanje koristeći više od jedne vrijednosti Ra.
Ilustrativne dimenzije i teorijske težine
Ovi izračunati primjeri pomažu kupcima da pripreme RFQ. Dostupnost je potvrđena citatom.
| ID završne obrade, mm | OD, mm | Nazivni zid, mm | Teorijska težina, kg/m |
|---|---|---|---|
| 50 | 65 | 7.5 | 10.64 |
| 63 | 80 | 8.5 | 14.99 |
| 80 | 100 | 10.0 | 22.20 |
| 100 | 125 | 12.5 | 34.68 |
| 125 | 150 | 12.5 | 42.39 |
| 160 | 190 | 15.0 | 64.74 |
Osnova obračuna:pretpostavljena gustina čelika 7.850 kg/m³.
Težina, kg/m=π/4 × (OD² − ID²) × 0,00785, s prečnicima u milimetrima.
Stvarna težina varira s tolerancijama. Navedite minimalnu lokalnu debljinu zida gdje je potrebno, uzimajući u obzir gotove dimenzije i ekscentricitet.
Zavarivanje i završna obrada
Zavarivanje C45E
C45E zahtijeva pažnju na odabir postupka zavarivanja zbog sadržaja ugljika. Pregledajte isporučeno stanje, debljinu spoja, ograničenje, kontrolu vodonika i potrebnu termičku obradu.
Dostavite detalje o zavarenim otvorima, konzolama ili krajnjim spojevima tokom ponude. Odobreni postupak bi trebao definirati zahtjeve za grijanjem i inspekciju nakon zavarivanja. Zavarivanje može uticati na lokalna svojstva materijala i geometriju komponenti. ovako.com
Honovanje i brušenje uz brušenje na valjcima
Honovanjem se uklanja materijal pomoću abrazivnih alata s rotacijskim i povratnim kretanjem. Skidanje i brušenje valjakom kombinuje sečenje sa mehaničkim zaglađivanjem pomoću valjaka.
Navedite traženi proces ili kriterije prihvatljivosti za odobrenu alternativu. Odabir procesa treba uzeti u obzir potrebnu geometriju bušotine i profil površine.
Inspekcija, sljedivost i dokumenti
| Inspection Area | Zahtjevi za pristanak |
|---|---|
| Materijal | Kvaliteta, identifikacija topline i kemija |
| Mehanička svojstva | Isporučeno stanje i potrebni rezultati ispitivanja |
| Završene dimenzije | ID, OD, zid, dužina i ravnost |
| Geometrija provrta | Geometrijske granice, metode mjerenja i pozicije |
| Površina | Parametri hrapavosti i prihvatljivost površine |
| Tvrdoća | Metoda, lokacija i ograničenja, gdje je potrebno |
| Dodatno testiranje | NDT metoda, obuhvat, kriterijumi prihvatljivosti i izvještaji |
ZahtjevEN 10204 3.1dokumentaciju u fazi upita. Zasebno navedite izvještaje o gotovim provrtima tako da paket za inspekciju pokriva isporučeni proizvod.
Dodatni NDT prema EN 10305-1 je specificiran kroz opcije narudžbe. Dogovorite se o potrebnom obimu, izvještavanju i svim svjedocima trećih strana prije proizvodnje. hublebas.co.uk
Za cijevi cilindara u tehničkom pregledu uključite radne uvjete i zahtjeve za montažu. Konačni dizajn cilindra određuje pogodnost pritiska i prihvatljivost montaže.
Prijave
| Kupac ili industrija | Komponente za procjenu |
|---|---|
| Proizvođači hidrauličnih cilindara | Cijevi i čahure čiji odobreni crteži navode C45E |
| Kompanije za preciznu mašinsku obradu | Cjevasti izrezi za strojnu obradu i definirani put obrade |
| Proizvođači mašina | Precizni rukavi, kućišta i cevaste mehaničke komponente |
| Dobavljači za održavanje i zamjenu | Komponente usklađene s odobrenim crtežom i specifikacijom materijala |
Pogodnost za primjenu se provjerava korištenjem stanja materijala, dimenzija, pravca proizvodnje i radnih zahtjeva.
Podrška za naručivanje i pakovanje za izvoz
Dongmeng Group pregleda specifikacije za nabavku materijala, rezanje, pripremu kraja, dalju obradu i inspekciju. Uključite sve potrebne operacije u RFQ kako bi se mogle identificirati u ponudi.
Zahtjevi za pakovanje mogu uključivati:
Kompatibilna privremena zaštita od korozije.
Zaštitne završne kapice.
Podržani paketi ili sanduci.
Identifikacija povezana sa inspekcijskim zapisima.
Zaštita prilagođena uslovima transporta i skladištenja.
Navedite odredište, zahtjeve za rukovanje i željeni trgovinski termin kada tražite ponudu.
Često postavljana pitanja
1. Koje uslove isporuke treba da navedem?
Koristite uslov koji zahteva crtež komponente. Usporedite čvrstoću i istezanje zajedno, a zatim identificirajte bilo kakvu mašinsku obradu, oblikovanje, zavarivanje ili toplinsku obradu planiranu nakon isporuke.
2. Mogu li naručiti C45E +SR?
Pošaljite zahtjev na pregled. Tabela A.3 ne daje numerička svojstva C45E +SR, tako da se mehaničke prihvatljive vrijednosti i testovi moraju dogovoriti za tu narudžbu.
3. Mogu li zatražiti kaljeni i temperirani C45E?
Navedite tražena konačna svojstva, tvrdoću, pregled i dimenzije za pregled. Zahtjevi za gašenje i kaljenje zahtijevaju poseban dogovor od gornje tabele osnovnih uslova.
4. Da li da izaberem C45E, C35E ili E355?
Uporedite zahtjeve za crteže i certificirana svojstva u istom stanju. Uzmite u obzir i put proizvodnje, dizajn zavara i bilo kakvu potrebnu termičku obradu.
5. Da li je C45E isto što i C45 ili SAE 1045?
Ove oznake zahtijevaju poređenje specifikacija. Potvrdite tačnu klasu, hemijska ograničenja, standard proizvoda, stanje i dokumente o inspekciji prije zamjene.
6. Možete li navesti H8 ili H9 bušotine sa specificiranom hrapavošću?
Uključite promjer provrta, dužinu, zid i zahtjeve kompletne površine. Izvodljivost i obim inspekcije se razmatraju prije finalizacije ponude.
7. Da li je C45E standardna klasa u EN 10305-4?
Standardna tabela kvaliteta u EN 10305-4 navodi E215, E235 i E355. Naručite ovaj C45E proizvod prema dogovorenim zahtjevima EN 10305-1; Zahtjev iz dijela 4 treba posebno pregledati. hublebas.co.uk
8. Mogu li zavariti cijev nakon brušenja?
Dajte zajedničke detalje na pregled. Plan obrade treba da se bavi zahtjevima postupka zavarivanja, potencijalnim izobličenjem i završnom inspekcijom provrta nakon proizvodnje.
9. Koje inspekcijske dokumente trebam tražiti?
Navedite certifikat materijala, izvještaj o gotovim dimenzijama, izvještaj o površini provrta i sve dodatne zapise o ispitivanju. Identifikujte faze inspekcije treće strane u fazi upita.
10. Koji su MOQ, uslovi uzorka i vrijeme isporuke?
Oni su potvrđeni u odnosu na veličinu, stanje, količinu i zahtjeve inspekcije. Prilagođene dužine i obrada treba da budu uključeni u RFQ.
Zatražite ponudu za C45E Honed Tube
| RFQ Item | Potrebne informacije |
|---|---|
| Materijal | C45E / 1.1191 i traženi standard |
| Stanje | Isporučeno stanje i bilo kakav završni tretman |
| Dimenzije | Gotov ID × OD ili zid × dužina |
| Bore acceptance | Tolerancija veličine, geometrija i profil površine |
| Količina | Komadi, metri ili ukupna težina |
| Obrada | Obrada, zavarivanje, termička obrada ili premazivanje |
| Dokumenti | Vrsta certifikata i zahtjevi za inspekciju |
| Dostava | Odredište, termin trgovine i traženi datum |
