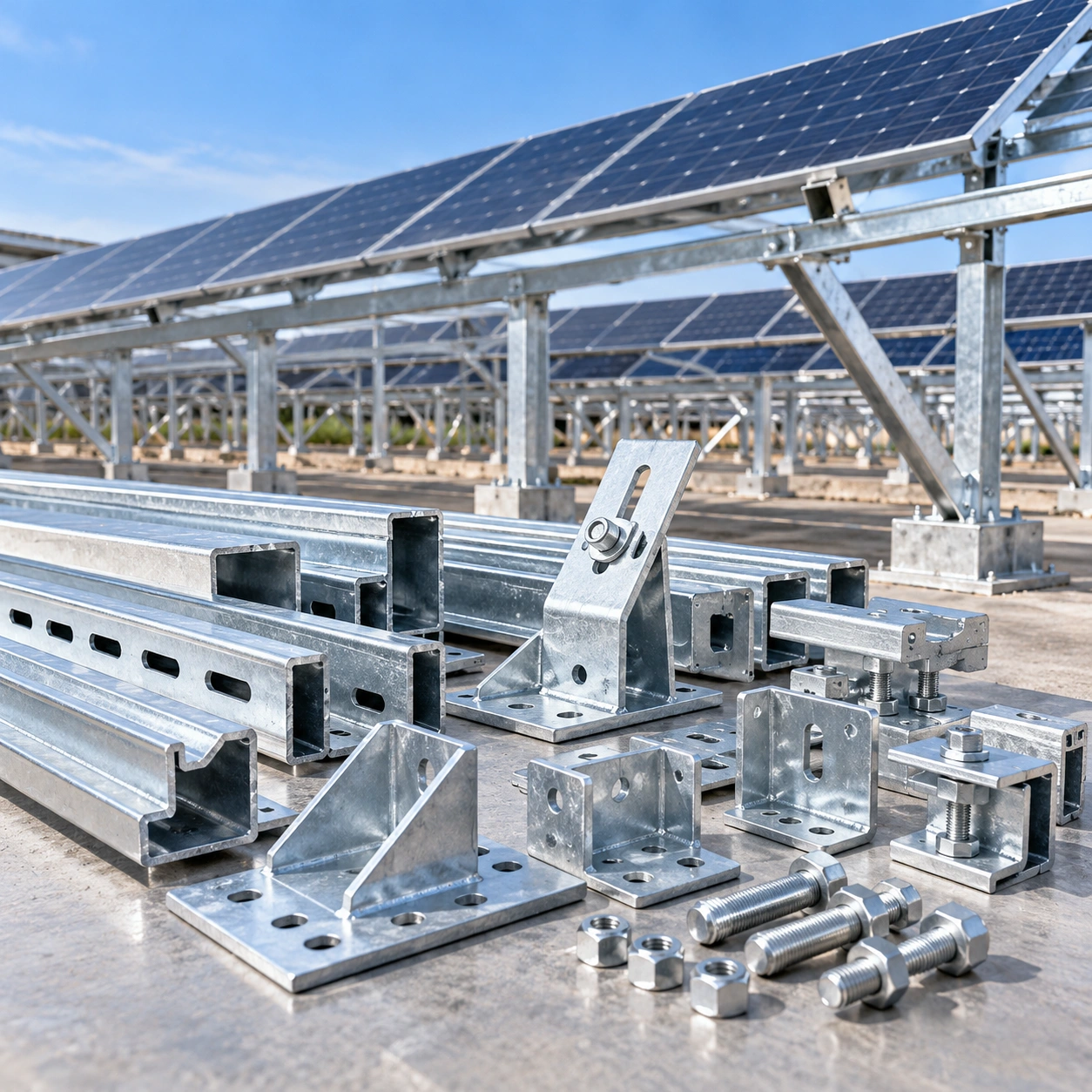

Xi'an Dongmeng Group Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača PV sistema za montažu od pocinčanog čelika u Kini, također podržava prilagođenu uslugu. Uz bogato iskustvo, srdačno vas pozdravljamo da ovdje kupite jeftine proizvode na veliko i dobijete besplatan uzorak iz naše tvornice. Za konsultacije o cijeni, kontaktirajte nas.

Dongmeng Group nudi konstrukcijske čelične komponente i montažne sklopove za više metoda fotonaponske instalacije. Izbor sistema zavisi od rasporeda modula, uslova podrške, dizajna temelja, izloženosti vetru, pristupa održavanju i zahtevima projekta.



Prizemne solarne PV strukture



Dizajniran za otvorene i velike solarne aplikacije. Konfiguracije mogu uključivati ​​zabijene čelične šipove, vijke za uzemljenje ili betonske temelje podložne geotehničkom i strukturnom projektu. Čelični stupovi, rogovi, C/Z grede i dijagonalna ukrućenja čine put opterećenja od modula do temelja.

Komercijalna i industrijska montaža na krov



Prilagođeni nosači za odgovarajuće metalne ili betonske krovove, sa mehaničkim pričvršćivanjem ili projektovanim balastnim aranžmanima gde je to potrebno. Kapacitet krova, otpornost na podizanje, vodonepropusnost, termičko kretanje i kompatibilnost sa krovnim materijalima moraju se provjeriti.

Solarne konstrukcije za montažu nadstrešnice



Konstrukcioni čelični stupovi, grede, grede i spojne ploče za solarne nadstrešnice. Projekti su usklađeni sa zračnošću vozila, razmakom između stubova, podizanjem vjetra, uređenjem drenaže i primjenjivim zahtjevima zgrade.

Poljoprivredne PV potporne strukture



Podignuti okvir od pocinčanog čelika za poljoprivredne instalacije. Struktura se može konfigurirati za pristup poljoprivrednim mašinama, čišćenje usjeva, razmak modula i zahtjeve temeljenja specifičnih za lokaciju.

Sljedeći vodič za specifikacije sažima glavne konfigurabilne parametre za solarne montažne strukture od pocinčanog čelika. Konačne vrijednosti su određene odobrenim crtežima, izvodljivošću proizvodnje, strukturnim zahtjevima i dogovorenom kupovnom specifikacijom.

Performanse solarne montažne konstrukcije ne zavise samo od osnovnog materijala već i od geometrije poprečnog presjeka, detalja spoja, zaštite od korozije i tolerancije ugradnje.



C kanali i C grede

Hladno oblikovani čelični profili koji se koriste kao sekundarni potporni elementi, grede ili montažne šine. Dubina presjeka, širina prirubnice, geometrija usana, debljina i uzorak probijanja biraju se za konstrukcijsku primjenu.

Z Purlins

Čelični profili u obliku slova Z za prikladne konstrukcijske rasporede kontinuiranog raspona ili preklopa. Detalji preklapanja i povezivanja moraju biti projektovani tako da obezbede predviđeni prenos opterećenja.

Stupovi i strukturalne cijevi

Okrugli, kvadratni i pravougaoni šuplji profili, zajedno sa odabranim otvorenim profilima, koji se koriste u vertikalnim nosačima i podupiračima. Veličine članova ovise o aksijalnom opterećenju, savijanju, izvijanju i spojevima temelja.

Nosači, osnovne ploče i spojevi

Priključci izrađeni po narudžbi uključujući ploče za umetanje, nosače s prorezima, ploče za sidrenje i komponente za spajanje. Položaj rupe, razmaci ivica, pristup vijcima i kompatibilnost premaza se kontrolišu preko odobrenog proizvodnog crteža.

Pravilno odabran čelični profil mora izdržati sile koje unose PV moduli, uključujući savijanje, smicanje, aksijalnu kompresiju ili napetost i moguću torziju.

Za vitke hladno oblikovane C i Z profile, lokalno izvijanje, izvijanje izobličenja, ekscentricitet veze i efektivna svojstva presjeka mogu upravljati dizajnom. Jednostavno povećanje debljine profila bez provjere ovih faktora ne proizvodi nužno najefikasnije rješenje.

Dongmeng Group može podržati nabavku projekta sa prilagođenim dimenzijama i proizvedenim komponentama na osnovu definisanih kriterijuma dizajna.

Montažne konstrukcije od pocinčanog čelika su duže vrijeme izložene vanjskim okruženjima. Izbor procesa premazivanja je stoga kritična odluka o kupovini, posebno na obalnim, vlažnim, industrijskim lokacijama i lokacijama sa visokim salinitetom.

Vruće pocinčano naspram prethodno pocinkovano naspram čelik obložen Zn-Al-Mg

Važna inženjerska razlika: ISO 1461 i ASTM A123 primjenjuju se na relevantne serijske vruće pocinčane proizvode, dok EN 10346 i ASTM A653 pokrivaju kontinuirano obložene ravne čelične proizvode. Ne treba ih predstavljati kao zamjenjive certifikate za svaku pocinčanu komponentu. Pričvršćivači mogu zahtijevati posebne specifikacije premaza.

Za PV montažne strukture, odabir premaza treba uzeti u obzir korozivnost okoline, kondenzaciju, izloženost hloridima, površinsku drenažu, pukotine, kontakt sa različitim metalima i dostupnost za buduću inspekciju.

25 godina ili duži životni vijek projekta ne znači automatski da bilo koji specifični pocinčani premaz ne zahtijeva održavanje u tom periodu. Vijek trajanja premaza ovisi o lokalnim uvjetima okoline, početnim karakteristikama premaza i zaštitnom dizajnu. ISO 14713-1 pruža smjernice za odabir premaza cinka i otpornost na koroziju u različitim okruženjima.

Za upite o projektu, molimo navedite traženi standard premaza, debljinu ili masu premaza, lokaciju i očekivanu izloženost okolišu.

Dizajnirano u skladu sa stvarnim projektnim uvjetima

Pouzdani solarni sistemi za montažu zahtijevaju verifikaciju kompletnog puta konstrukcijskog opterećenja, od fotonaponskog modula i sistema stezanja preko potpornih elemenata i priključaka na konstrukciju zgrade ili temelj.

Prilikom odabira sistema treba procijeniti sljedeće faktore:

Pritisak i podizanje vjetra, uključujući efekte ivica i uglova

Dejstva snijega na tlu ili krovu, nanošenje i nakupljanje gdje je primjenjivo

Trajna opterećenja od modula, šina, kablova i prateće opreme

Seizmički efekti kada to zahtijevaju lokalni propisi

Čvrstoća člana, izvijanje, upotrebljivost i kapacitet povezivanja

Otpornost temelja, karakteristike tla i slijeganje

Toplotna kretanja, diferencijalna ekspanzija i tolerancije ugradnje

Projektno opterećenje može se odnositi na ASCE/SEI 7, EN 1991, AS/NZS 1170 ili neki drugi primjenjiv nacionalni kod. Odobrenja za projektovanje, sidrenje i građenje čeličnih elemenata moraju biti u skladu sa relevantnom projektnom jurisdikcijom. ASCE 7-22, na primjer, pokriva vrste opterećenja uključujući vjetar, snijeg i seizmička djelovanja.

Provjera opterećenja vjetrom i snijegom

Otpornost na vjetar i snijeg se mora procijeniti za stvarni raspored panela, nagib, visinu, teren, ekspoziciju i geometriju potpore.

Objavljene generičke vrijednosti kao što su maksimalna brzina vjetra ili ujednačeni kapacitet zagrade nisu dovoljne za potvrdu sigurnosti projekta.

Prije odobrenja proizvodnje, odgovorni projektant treba provjeriti veličine elemenata, ukrućenja, čvrstoću spoja, temelje i potrebna ograničenja upotrebljivosti.

Kompatibilnost temelja i priloga

Sistemi montirani na zemlju: Opcije temelja mogu uključivati ​​zabijene čelične šipove, vijčane šipove i armiranobetonske temelje. Odgovarajuće rješenje zavisi od stanja tla, izloženosti koroziji, ograničenja instalacije i provjerenih geotehničkih parametara.

Krovni sistemi: Postojeća krovna konstrukcija, krovna ploča ili podloga, odobrena sidra, razmak pričvršćivanja, opterećenje podizanja i detalji o hidroizolaciji moraju se procijeniti prije ugradnje.

Dongmeng Group podržava OEM i specifične izvore za projekte od pocinčanog čelika za montažu i gotove sklopove.

Mogućnosti izrade

01 - Odabir materijala

Pregledajte zahtjeve kvaliteta čelika, putanje premaza i ulaznog materijala u odnosu na odobreni popis materijala.

02 - Rezanje i oblikovanje profila

Pripremite čelične elemente koristeći određene dimenzije rezanja, hladno oblikovane profile profila i tolerancije izrade.

03 - CNC probijanje i bušenje

Napravite priključne rupe, utore i ponovljene šablone za montažu kako bi odgovarali instalacijskom crtežu.

04 - Zavarivanje i izrada spojeva

Izradite odobrene zavarene komponente, priključne ploče i strukturne sklopove gdje je to potrebno.

05 - Zaštita od korozije

Nanesite ili nabavite navedeni sistem premaza, koordinirajući proizvodnju prethodnog premaza, detalje o ventilaciji/odvodnjavanju i svim dozvoljenim popravkama nakon nanošenja premaza.

06 - Provjera dimenzija i pakovanje

Provjerite odabrane proizvodne dimenzije, identifikaciju komponenti i zaštitno pakovanje u skladu s dogovorenim zahtjevima za pregled i isporuku.

Opcije prilagođavanja

Dostupne rasprave o prilagođavanju uključuju kvalitet čelika, geometriju presjeka, dužinu elementa, šablone rupa, ugao montaže, spojne konzole, površinsku obradu, označavanje, konfiguraciju pakiranja i specifikaciju materijala za određeni projekt.

Za ponovljene narudžbe, odobreni crteži i specifikacije kontrolirane revizije pomažu u održavanju konzistentnosti između proizvodnih serija.

Za nabavku inženjeringa, sljedivost materijala i inspekcijski zapisi jednako su važni kao i izgled gotovih proizvoda.

Ovisno o zahtjevima kupovine, inspekcija i dokumentacija mogu obuhvatiti:

Identifikacija kvaliteta čelika i materijala

Relevantne dimenzionalne i geometrijske tolerancije

Pozicioniranje rupa i postavljanje komponenti

Debljina pocinkovanog premaza ili masa premaza, prema potrebi

Izgled površine, vidljiva oštećenja i izrada

Provjere količine, identifikacijske oznake i evidencija pakovanja

Certifikati materijala, uključujući EN 10204 3.1 gdje je navedeno i dostupno

Inspekcija treće strane prema dogovorenom planu pregleda i testiranja

Inženjerska dokumentacija: Za projekte koji zahtijevaju CAD crteže, strukturne proračune, dizajn temelja, upute za instalaciju ili sertifikaciju specifičnu za kod, njihovu dostupnost, odgovornost i obim odobrenja treba potvrditi tokom tehničkog pregleda.

Sertifikat o ispitivanju materijala sam po sebi nije potvrda o strukturalnim performansama kompletnog sistema montaže.

Integrisana podrška nabavci metalnog materijala i projekta

Dongmeng Group kombinuje iskustvo u čeličnim materijalima, strukturnim sekcijama i prilagođenoj obradi kako bi kupcima pomogli da nabave PV montažne komponente koje odgovaraju njihovim inženjerskim crtežima i zahtjevima kupovine.

Stručnost usmjerena na materijal

Vrste čelika, dimenzije presjeka i izbor premaza mogu se uskladiti sa zahtjevima primjene umjesto da se tretiraju kao generički zamjenjivi proizvodi.

Podrška za izradu po narudžbi

Kupci mogu dostaviti crteže, liste rezanja, detalje o povezivanju i specifikacije premaza na tehnički i komercijalni pregled.

Koordinacija nabavke zasnovana na projektu

Rasporedi komponenti, serije otpreme, označavanje i izvozno pakovanje mogu se organizovati oko dogovorenih zahteva narudžbine.

Kvalitetna dokumentacija

Evidencija materijala i odabrani zahtjevi za inspekciju mogu biti uključeni u specifikaciju nabavke kako bi se podržale ulazne provjere kvaliteta.

Međunarodna B2B komunikacija

Upiti o proizvodima mogu se pregledati prema klasi čelika, strukturnoj konfiguraciji, lokaciji isporuke i potrebnoj dokumentaciji kako bi se pripremila preciznija ponuda.

Q1. Šta je uključeno u PV sistem za montažu od pocinkovanog čelika?

PV sistem za montažu od pocinčanog čelika može uključivati ​​potporne stupove, rogove, grede, šine, podupirače, priključne ploče, montažne nosače i kompatibilne pričvršćivače. Tačan obim zavisi od dogovorenog popisa materijala. PV moduli, električna oprema, temelji i instalacijske usluge nisu automatski uključeni.

Q2. Koje se vrste čelika najčešće koriste za solarne montažne konstrukcije?

Q235B i Q355B su uobičajene opcije materijala za izrađene čelične potporne elemente. Također se mogu specificirati europski strukturni razredi ili premazani strukturni čelici. Konačni odabir materijala mora odražavati konstrukcijski dizajn, put proizvodnje i primjenjive standarde.

Q3. Možete li ponuditi prilagođene profile C i Z kanala?

Da. Prilagođeni C i Z profili mogu se procijeniti na osnovu potrebnih dimenzija, debljine, uzoraka rupa, dužina i kvaliteta čelika. Kupci treba da dostave crteže preseka i zahteve tolerancije za tehnički pregled.

Q4. Koja je razlika između toplo pocinkovanih i prethodno pocinkovanih fotonaponskih struktura?

Toplo cinkovanje nakon proizvodnje nanosi cink premaz na izrađeni čelični element nakon odgovarajuće pripreme. Prethodno pocinčani profili se uglavnom formiraju od već obložene čelične trake. Metode se razlikuju po pokrivenosti premaza, primjenjivim standardima i tretmanu potrebnom za izrezane ili izbušene površine.

Q5. Koju debljinu pocinčanog premaza treba navesti?

Zahtjevi premaza trebaju slijediti odabrani standard premaza i uslove izlaganja projekta. HDG nakon proizvodnje se općenito specificira debljinom premaza, dok se kontinuirano obloženi čelik obično specificira masom premaza ili oznakom premaza. Cilj kao što je 80 μm mora biti procijenjen u odnosu na primjenjive zahtjeve materijala, procesa i projekta.

Q6. Mogu li vaši PV sistemi za montažu izdržati velika opterećenja vjetra i snijega?

Montažne konstrukcije se mogu specificirati za zahtjeve opterećenja definiranih projektom. Stvarni kapacitet se mora utvrditi kroz strukturne proračune s obzirom na raspored modula, potporne elemente, veze, temelje i primjenjive šifre dizajna. Jedna opšta brojka otpora vjetra ili snijega ne primjenjuje se na sve konfiguracije.

Q7. Jesu li solarne montažne konstrukcije od pocinčanog čelika pogodne za priobalna područja?

Mogu se koristiti u obalnim projektima kada je sistem zaštite od korozije prikladan za uslove izloženosti. Kupci treba da navedu lokaciju ugradnje i relevantne zahtjeve za koroziju kako bi se mogli procijeniti izbor premaza, kompatibilnost zatvarača i razmatranja održavanja.

Q8. Koji temelji se mogu koristiti za solarne konstrukcije postavljene na zemlju?

Potencijalne opcije uključuju zabijene čelične šipove, vijčane šipove i betonske temelje. Njihova prikladnost ovisi o uvjetima tla, strukturnim opterećenjima, riziku od korozije i zahtjevima ugradnje. Odabir temelja mora biti potvrđen od strane odgovornog inženjera.

Q9. Jesu li montažne strukture kompatibilne s različitim veličinama solarnih panela?

Kompatibilnost se procjenjuje prema dimenzijama modula, karakteristikama okvira, određenim zonama stezanja, orijentaciji ugradnje i razmaku nosača. Tehnički list modula i odobrena uputstva za montažu su neophodni za potvrdu konfiguracije.

Q10. Možete li proizvoditi prema našim crtežima?

Dongmeng Group podržava upite za izradu specifičnih za projekat na osnovu tehničkih crteža, fabrika materijala i dogovorenih specifikacija. Prilagođene dimenzije, obrasci štancanja, detalji proizvodnje i zahtjevi premaza mogu se procijeniti prije ponude i odobrenja proizvodnje.

Q11. Možete li dati certifikate o ispitivanju materijala i izvještaje o inspekciji?

Certifikati materijala, uključujući EN 10204 3.1 gdje je primjenjivo, i dogovoreni izvještaji o inspekciji mogu se tražiti kao dio dokumentacije narudžbe. Inspekcija treće strane se također može koordinirati tamo gdje je navedeno. Tačan paket dokumenata treba potvrditi prije naručivanja.

Q12. Koliki je očekivani vijek trajanja pocinčane fotonaponske montažne konstrukcije?

Vijek trajanja ovisi o čeličnoj konstrukciji, izloženosti okolišu, sistemu premaza, kvaliteti ugradnje i uvjetima održavanja. Projekti koji ciljaju 25 godina ili duže trebaju uspostaviti odgovarajuće zahtjeve za trajnost i potvrditi odabranu strategiju zaštite od korozije umjesto da se oslanjaju na opću tvrdnju o vijeku trajanja.

Q13. Možete li isporučiti montažne konstrukcije za solarne nadstrešnice za automobile i poljoprivredne projekte?

Da, prilagođene konstrukcijske čelične komponente za solarne nadstrešnice za automobile i poljoprivredne PV instalacije mogu se pregledati prema projektnim crtežima. Zahtjevi kao što su prostor za vozila ili strojeve, raspored temelja i primjenjivo opterećenje moraju biti definirani.

Q14. Koje informacije su potrebne za tačnu ponudu?

Molimo navedite lokaciju projekta, vrstu montaže, približni kapacitet projekta, detalje o fotonaponskim modulima, strukturne nacrte ili popis materijala, potrebnu vrstu čelika, specifikaciju premaza, količinu, odredište isporuke i svako obavezno testiranje ili dokumentaciju.

Q15. Koji su MOQ i vrijeme isporuke?

Minimalna količina narudžbe i vrijeme isporuke zavise od dimenzija proizvoda, potreba za alatom, dostupnosti materijala, složenosti proizvodnje, procesa premaza i količine narudžbe. Komercijalni uslovi su potvrđeni nakon tehničkog pregleda.

Dobijte ponudu zasnovanu na projektu za pocinčane solarne potporne konstrukcije

Tražite pouzdanog dobavljača fotonaponskih montažnih konstrukcija od pocinčanog čelika za vaš sljedeći solarni projekt?

Xi'an Dongmeng Group Co., Ltd. podržava prilagođene čelične komponente i nabavku baziranu na projektima za solarne EPC izvođače, programere, distributere i kupce industrijske gradnje.

Pošaljite nam svoje inženjerske crteže, opis materijala ili zahtjeve projekta. Naš tim će pregledati tražene proizvode, opcije materijala, zahtjeve premaza i komercijalne informacije.

Uključite ove detalje u svoj upit:

Vrsta sistema montaže:

Prizemna solarna farma

Poslovni krov

Solarni nadstrešnica

Agrivoltaički projekat

Kapacitet projekta

Preferirani premaz:

HDG nakon proizvodnje

Prethodno pocinčani čelik

Čelik presvučen Zn-Al-Mg

Potrebna mi je preporuka

Crteži, količine i specifikacije
